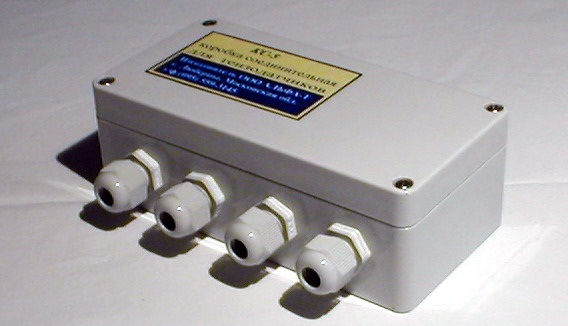

Соединительная коробка для тензодатчиков КС3-1 (КС4-1)

ks3-1

Однотипные тензодатчики, подобранные по коэффициенту передачи (по чувствительности), в пределах четвёртого знака после запятой, по входному и выходному сопротивлению в некоторых случаях допускается соединять, для работы в группе, без  настраиваемых согласующих элементов.

Кроме экономического эффекта, это значительно упрощает наладку и улучшает температурную независимость системы.

Иначе говоря, питающие цепи и сигнальные цепи всех тензодатчиков, работающих в группе,  можно объединять (параллелить). Для этих целей можно применять соединительные коробки типа КС2-1,  КС3-1,  КС4-1(коробка соединительная 4 входа, один выход). Коробки герметичные, внутри плата с удобными клеммниками под винты.

Однотипные клеммы всех клеммников одинаково замаркированы и  запаралелены       (в том числе и клемма экрана кабеля).

Один  из клеммников используется для соединения кабелем с  весовым терминалом (весовым контроллером), остальные для подсоединения кабелей от тензодатчиков.

Система не будет работать, если случится  хоть одно перепутывание проводов!

При монтаже коробки желательно её располагать гермовводами вниз.
