Автоматическое дозирование 4-х компонентов

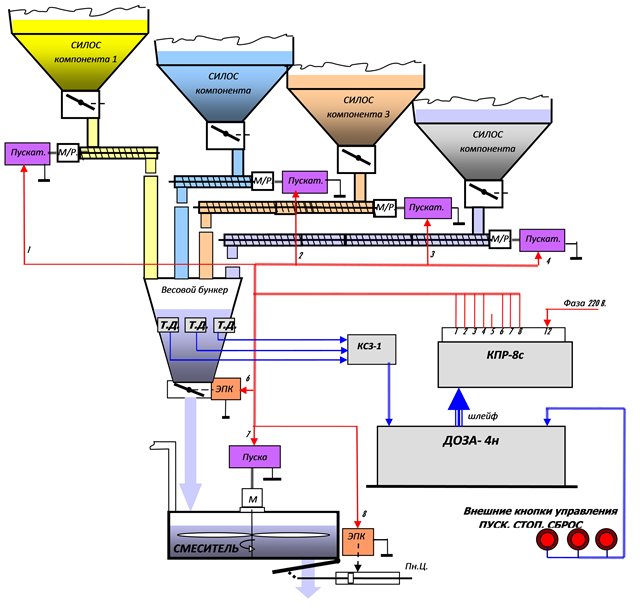

Типовая простая схема дозирующего узла с последовательной загрузкой компонентов смеси в весовой бункер изображена на рисунке ниже. Управляет системой контроллер «ДОЗА- 4н».

Сигналы, пропорциональные весу НЕТТО бункера, от трех тензодатчиков поступают в соединительную коробку КС-3-1, где суммируются и по удлинительному кабелю подаются в весовой контроллер «ДОЗА-4н».

Датчики могут быть работающими на растяжение, если бункер подвешивается, или на сжатие, если бункер через силопередающее устройство опирается на тензодатчики. Поскольку контроллер обнуляет вес пустого бункера, то эти сигналы всегда прямопропорциональны весу материала поступающего в бункер через подающие механизмы (в нашем случае через шнеки). Перед запуском процесса дозирования оператор кнопками на приборе должен выбрать требуемый рецепт и установить задание.

По нажатию кнопки ПУСК контроллер автоматически обнулит тару и через коробку промежуточных реле КПР-8с и далее пускатель электродвигателя запустит привод шнека компонента №1. По достижению заданной дозы №1, контроллер снимет сигнал с пускателя и шнек остановится. Через некоторое заданное время запустится привод шнека компонента №2 и остановится по выполнению своего задания…. По выполнении всех заданий контроллер запускает смеситель и через заданное время выдаёт сигнал на открытие заслонки весового бункера. Смеситель отрабатывает опять же заданное количество времени и может автоматически открыть своё днище. Цикл заканчивается. Во время работы смесителя возможно очередное затаривание весового бункера.

Для 2-х стадийного дозирования используйте переключающий сигнал на контакт №5 КПР8с.
