Практическая схема смешивания пастообразных продуктов с жидкостью на примере смешивания крахмала с водой

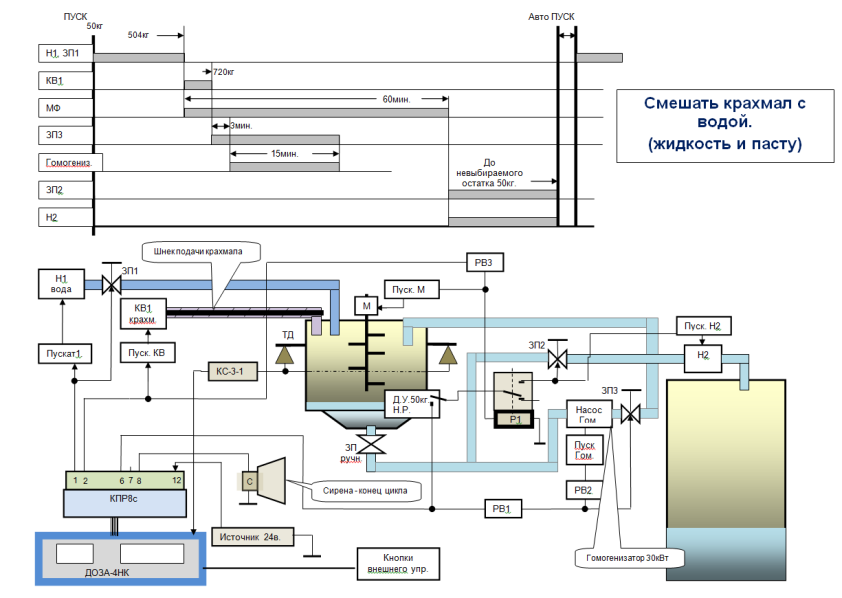

Если пускатели и ЗП (задвижки пневматические) управляются сигналами 24 вольта, тогда схема будет выглядеть так , как изображено внизу. При управлении 220в на клемму 12 подавайте фазу. РВ1и РВ2 реле задержки, например, «ВЛ61М». РВ3 реле времени с импульсным пуском по переднему фронту, например, «ВЛ44М1-режим управления №16». Реле Р1 типа РП21 (или импорт). В бак нужно вмонтировать «Датчик уровня, например, поплавковый «FCH21PD» так, чтобы он срабатывал (размыкал контакты) когда в баке остаётся 50кг. Это будет гарантировать «не высасываемый остаток». Этот остаток при пуске исключит воздушные пробки и всегда будет обнуляться , никак не влияя на рецептурные веса.

Схема будет автоматически перезапускаться в зависимости от количества установленных циклов через задаваемый интервал времени.

Ручное управление, сигнализацию и защиту выполнит любой Электрик, имеющий определённый опыт.

Удобно приёмную ёмкость установить на тензодатчики, тогда автоматизация будет полнее и всегда будет известно количество смеси. Весовой Контроллер рекомендуем «ДОЗА-4нк».
